XINQY

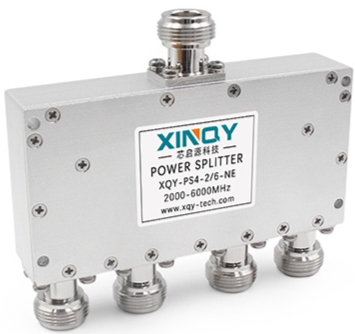

TNC делитель/сумматор мощности на 4 канала (сплиттер), диапазон 2000–6000 МГц.
4 Way N Power Combiner — это устройство, которое объединяет два RF-сигнала в один выход. Оно работает в частотном диапазоне 2000–6000 МГц, что делает его подходящим для широкого спектра применений.
Плоско-панельные антенны (FPA)
Спутниковые TV антенны
Морской VSAT
Фиксированные антенны
FlyAway антенны
DriveAway антенны
FMA антенны
ESA антенны
Решения
Аппаратура сопряжения, ВЧ компоненты
Спутниковые терминалы
Измерительная аппаратура
LNB, LNA, BDC, и преобразователи частоты
Усилители и BUC
Спутниковые модемы
Микрополосковые делители/сумматоры мощности XINQY отличаются высокими характеристиками: низкими вносимыми потерями, низким VSWR, высокой изоляцией, а также отличным балансом амплитуды и фазы. Они доступны в вариантах с узкой и широкой полосой пропускания и поддерживают различные типы разъёмов, включая N-Type, SMA и 2.92 мм.
Подробные характеристики приведены в таблицах параметров.
XINQY предлагает широкий выбор делителей мощности под разные задачи. Эти компоненты являются важной частью многих систем, позволяя объединять несколько сигналов или разделять один сигнал на несколько с одинаковой амплитудой и фазой.
Преимущества 4 Way N Power Combiner 2–6 ГГц:

Компактный размер: 4-канальный N-сумматор имеет небольшие габариты и малый вес, что упрощает установку и  транспортировку.
Широкий частотный диапазон: объединяет сигналы в диапазоне 2000–6000 МГц, подходит для различных применений.
Высокая изоляция: обеспечивает высокую изоляцию между входными и выходными портами, предотвращая взаимные помехи сигналов.
Высокая допустимая мощность: способен работать с высокими уровнями мощности, что делает его подходящим для высокомощных RF-систем.

Области применения 4 Way N Power Combiner 2–6 ГГц:

Антенное разнесение: используется для объединения сигналов от нескольких антенн с целью улучшения работы беспроводной системы.
RF-усилители: применяется для объединения сигналов от нескольких RF-усилителей с целью увеличения выходной мощности.
RF-тестирование и измерения: используется для объединения сигналов от нескольких источников при тестировании и измерениях.
Беспроводная связь: применяется для объединения сигналов от нескольких передатчиков или приёмников.
Плоско-панельные антенны (FPA)
Спутниковые TV антенны
Морской VSAT
Фиксированные антенны
FlyAway антенны
DriveAway антенны
FMA антенны
ESA антенны
Решения
Аппаратура сопряжения, ВЧ компоненты
Спутниковые терминалы
Измерительная аппаратура
LNB, LNA, BDC, и преобразователи частоты
Усилители и BUC
Спутниковые модемы
≤ 0,8 дБ
300 г
49 × 97 × 20 мм
Пескоструйной обработкой токопроводящим оксидом натурального цвета
-35 ℃ ~ + 75 ℃
30 Вт, объединителя 2 Вт
TNC (female)
±3°
±0,3 дБ
тип. 24 дБ / мин. 20 дБ
тип. 1,16 / макс. 1,20
тип. 1,18 / макс. 1,25
2000–6000 МГц
Носимые потери
Вес
Габаритные размеры
Обработка
Рабочая температура
Номинальная мощность разветвителя
Разъемы
Фазовый баланс
Амплитудный баланс
Изоляция
КСВН распределительного порта
КСВН комбинированного порта
Диапазон частот
Плоско-панельные антенны (FPA)
Спутниковые TV антенны
Морской VSAT
Фиксированные антенны
FlyAway антенны
DriveAway антенны
FMA антенны
ESA антенны
Решения
Аппаратура сопряжения, ВЧ компоненты
Спутниковые терминалы
Измерительная аппаратура
LNB, LNA, BDC, и преобразователи частоты
Усилители и BUC
Спутниковые модемы
Рекомендуемая продукция
XINQY
XINQY
RENHOTEC
RENHOTEC
RENHOTEC
Измерительная
аппаратура
Спутниковые терминалы
Дополнительное
оборудование
Аппаратура
сопряжения
Решения
SMA Connector Cable type Straight Male Crimp RG174 – RHT-612-0097
подробнее
F Adapter Connector Straight Bulkhead Female to F Female Waterproof
подробнее

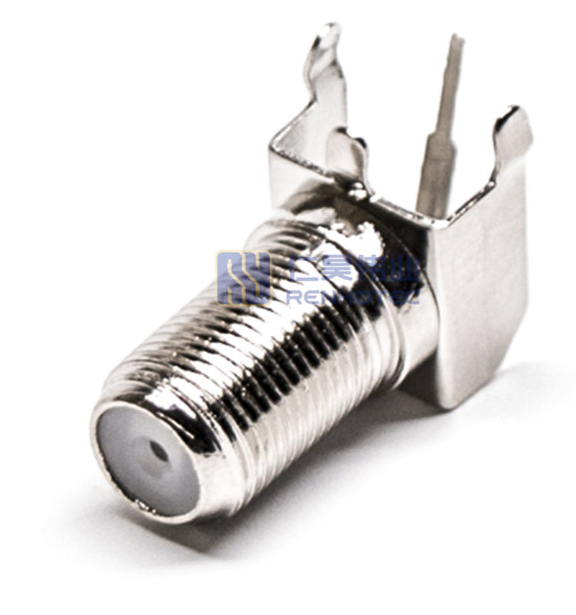

F Type Connector Female Right Angle Jack Through Hole 75 Ohm – EGR-611-0007
подробнее
TNC Power Divider Combiner 4 Way Splitter 2000-6000MHz
подробнее

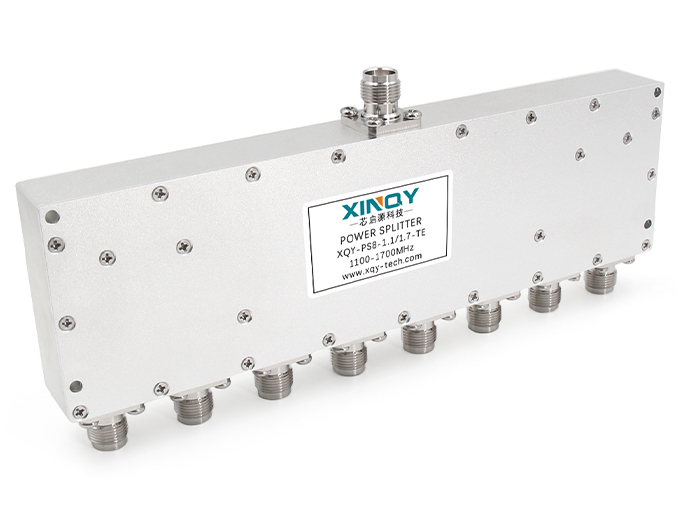

Power Divider Combiner 8 Way Splitter 1100-1700MHz
подробнее
XINQY
XINQY
RENHOTEC
RENHOTEC
RENHOTEC

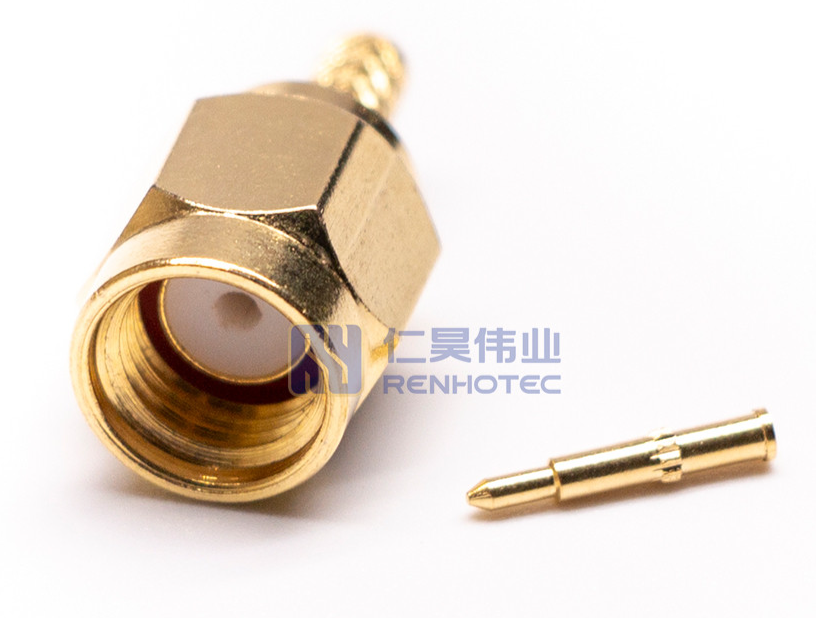

SMA Connector Cable type Straight Male Crimp RG174 – RHT-612-0097
подробнее

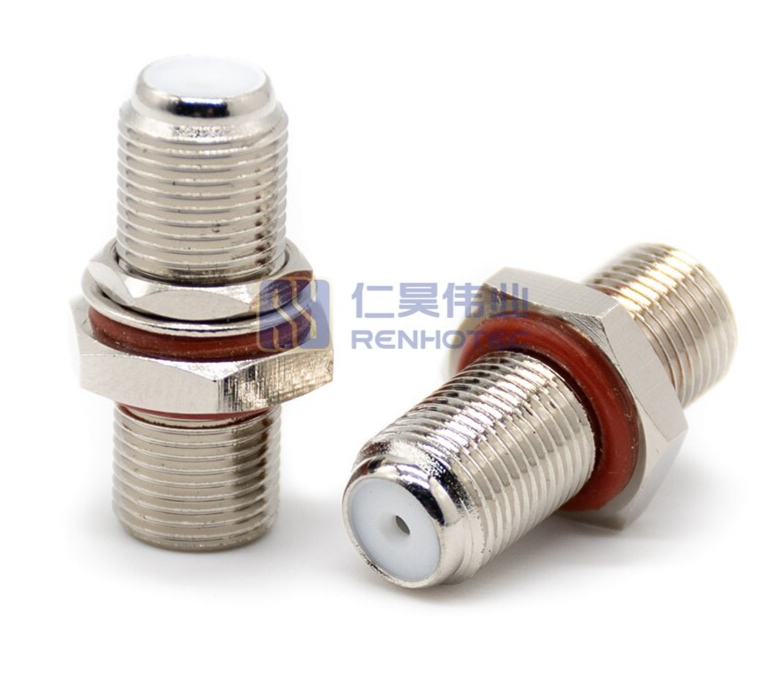

F Adapter Connector Straight Bulkhead Female to F Female Waterproof
